ANSYS Electronics Desktop: Savant

В качестве эксперимента и с целью расширения перечня рассматриваемых САПР СВЧ в рамках тематики блога, публикую информацию, предоставленную коллегами с ресурса CADFEM.
Ранее в блоге рассматривались преимущественно продукты AWR и CST, а так же различное ПО в статусе Open Source (например, QUCS) или в виде различных небольших утилит, призванных немного облегчить жизнь разработчика СВЧ, а так же помочь студенту "войти" в дивный мир разработки в области СВЧ.
Публикуемая сегодня информация посвящена такому известному САПР СВЧ, как HFSS, который на данный момент времени принадлежит ANSYS и носит название ANSYS Electronics Desktop, в состав которого входит ряд специализированного ПО.
В частности, в состав ANSYS Electronics Desktop вошел продукт Savant, который был приобретен фирмой ANSYS в сентябре прошлого года при покупке фирмы Delcross. Теперь этот продукт называется ANSYS Savant и предназначен он "для анализа характеристик антенн, расположенных на электрически больших объектах, позволяет рассчитывать диаграммы направленности, поля ближней зоны и развязку, используя асимптотический метод Shooting and Bouncing Ray (SBR). Обладает рядом передовых технологий (однородной теории дифракции, волн соскальзывания и т.д), обеспечивающих получение быстрых и точных результатов. Поддерживает расчеты на GPU." На данный момент времени Savant интегрирован в рабочую среду ANSYS Electronics Desktop 17.х.
Примеры использования Savant можно посмотреть в роликах:

1. Savant для ЭМС



2. Savant для IoT


Для меня эта информация была познавательна. Надеюсь, что и вам тоже она интересна.





И снова QUCS

Подходит к концу учебный год и снова возникают вопросы о том, "где можно было провести расчет/моделирование/набросать схему/построить графики".
Помимо коммерческих программ, информация по которым присутствует в блоге, есть и бесплатные САПР для схемотехнического (и не только) моделирования. Например, QUCS, о котором уже неоднократно упоминалось ("Утилиты для расчета волнового сопротивления", "Новости проекта Qucs: подготовка к релизу 0.0.19", "Еще немного о QUCS...").
В копилку ресурсов по QUCS хотелось бы добавить сайт В. Голобова, который содержит много интересных материалов, в том числе и по QUCS. Хочется выразить автору большую благодарность за перевод мануалов по QUCS и созданию собственных обучающих материалов. Так же на сайте есть описание QUCS Studio.
Так же информационные материалы по QUCS есть и в видеоформате:

1. Моделирование переходных процессов в среде Qucs



В общем, "ищите и обрящете".

Надеюсь, было полезно.




среда, 7 декабря 2016 г.

RF & Microwave Toolbox

В последнее время вычислительная мощность устройств под управлением ОС Android просто поражает - многоядерные процессоры с тактовой частотой свыше 1 ГГц, объемы оперативной памяти более 2 ГБ и объемы внутренней памяти несколько 10 ГБ! Однако, при всей имеющейся производительности, количество приложений для разработки/расчетов/проектирования (конечно, я имею ввиду область СВЧ и все, что с ней может быть связано) очень мало. Понятно, что изначально платформа создавалась для совсем иных целей, но ведь не может же такого быть, чтобы кто-то из энтузиастов не попытался заставить мобильное устройство приносить человечеству пользу :)
В этом посте я хочу поделиться информацией о приложении RF & Microwave Toolbox, которым я пользуюсь уже несколько лет.
Приложение представляет собой "продвинутый калькулятор" (наверное, наиболее удобный формат для устройств с пальцеориентированным интерфейсом) со множеством различных расчетов.

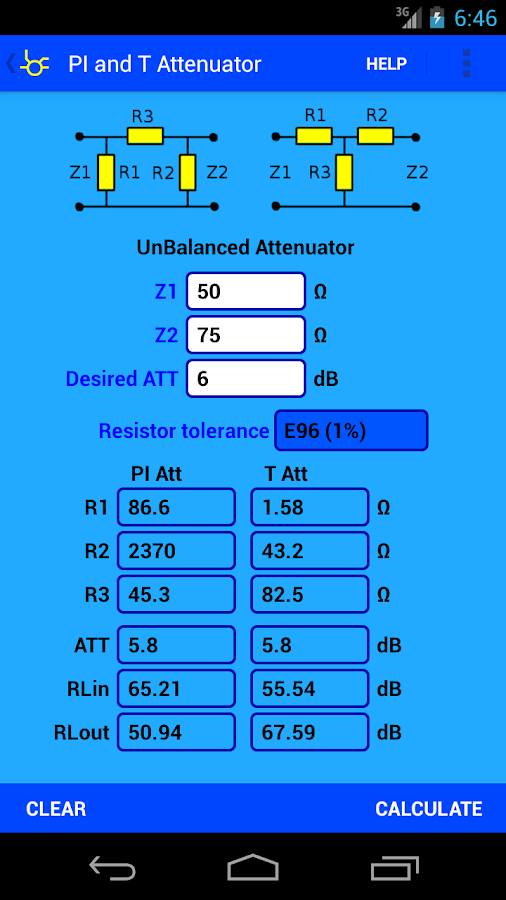

Удобно, когда можно "на коленке" прикинуть номиналы резисторов для аттенюатора, выбрать ближайшие номиналы из заданного ряда и сразу оценить погрешность по сравнению с "идеальными" значениями.

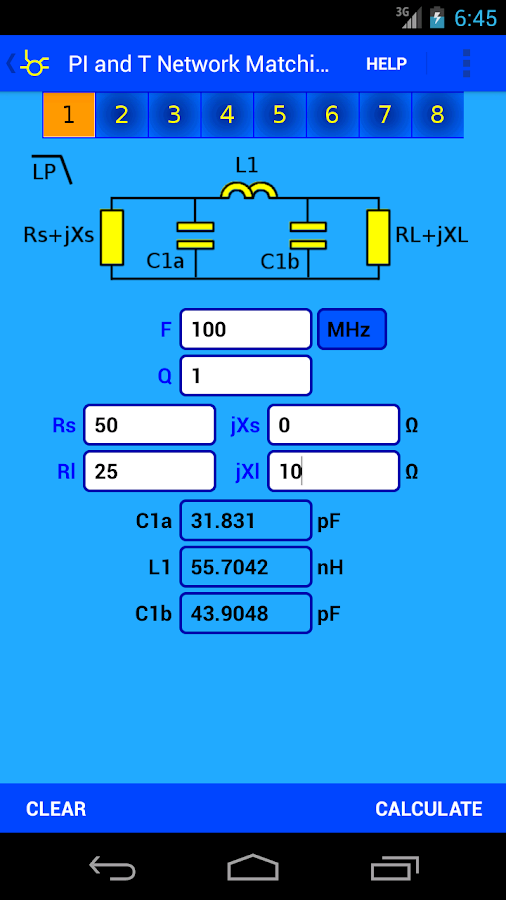

Или оценить цепь согласования (правда, при решении такой задачи очень бы хотелось иметь возможность загрузить файл S-параметров)

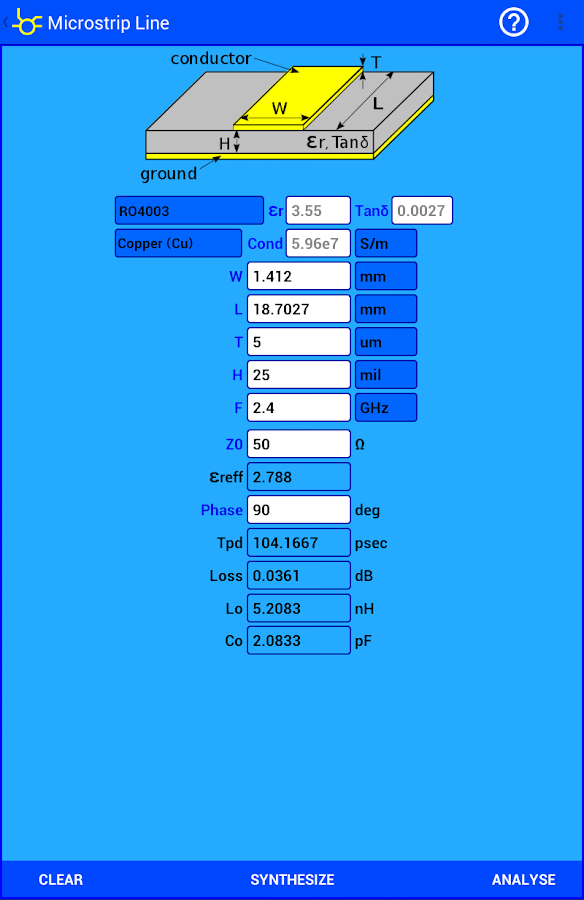

Так же можно оценить волновое сопротивление микрополосковой линии (и не только микрополосковой)

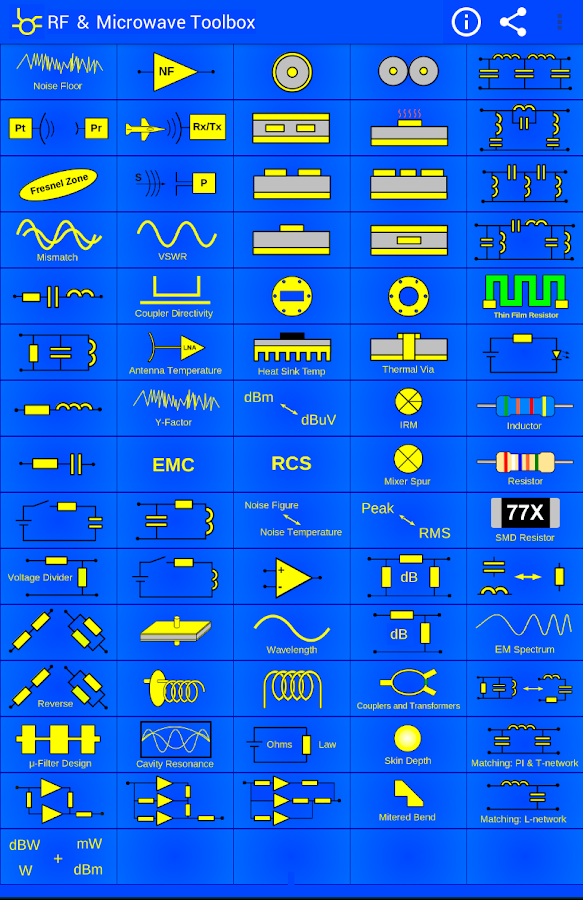

В общем, набор инструментов действительно богатый


Надеюсь, что информация была полезной.

P.S. Если у вас есть, что добавить, то не проходите мимо.
